气相色谱仪ECD电子捕获检测器工作原理

文章出处:气相色谱仪 人气:发表时间:2020-05-12 08:59
气相色谱仪ECD电子捕获检测器工作原理
ECD系统由ECD池和检测电路组成,见图它与FID系统相比,仅两部分不同:电离室和电源E。

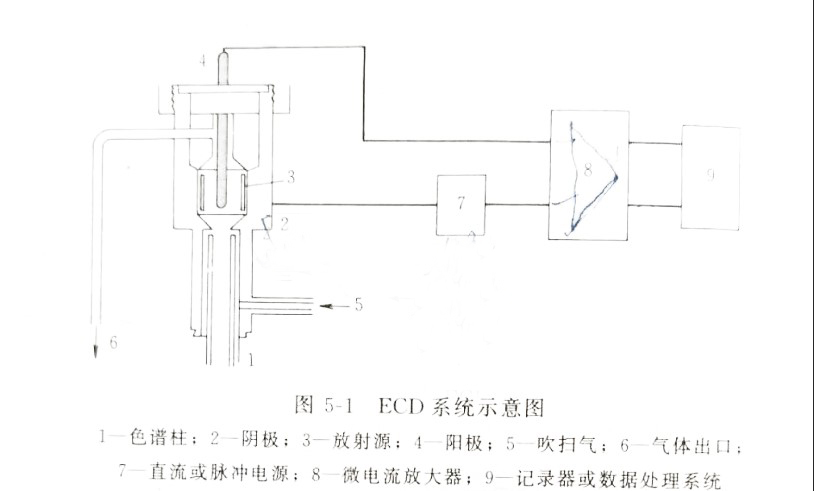

 气相色谱ECD检测器系统示意图:

一色谱柱; 2-阴极; 3-放射源; 4-阳极; 5一吹扫气;6一气体出口;
7一直流或脉冲电源; 8一微电流放大器; 9一记录器或数据处理系统
ECD工作原理是:由柱流出的载气及吹扫气进入ECD池,在放射源放出B射线的轰击下被电离,产生大量电子。在电源、阴极和阳极电场作用下,该电子流向阳极,得到10-8~10-A的基流。当电负性组分从柱后进入检测器时,即俘获池内电子,使基流下降,产生一负峰。通过放大器放大,在记录器记录,即为响应信号。其大小与进入池中组分量成正比。负峰不便观察和处理,通过极性转换即为正峰。
